Producent kół zębatych

Produkcja zespołów stożkowych kół zębatych stanowi zaawansowaną technologicznie dziedzinę w ramach mechaniki precyzyjnej, wymagającą zastosowania specjalistycznych metod wytwórczych gwarantujących idealne przeniesienie mocy i płynność pracy. W ramach naszych zdolności produkcyjnych wytwarzamy zespoły stożkowe o zębach łukowych do modułu M-12, wykorzystując uznaną metodę ARCOID oraz standardy ENIMS, które zapewniają najwyższą powtarzalność geometryczną i optymalny kształt uzębienia. Jednocześnie, dla zastosowań wymagających szczególnej wytrzymałości, oferujemy zespoły stożkowe o zębach prostych do modułu M-14, produkowane zgodnie z klasyczną, sprawdzoną w najbardziej wymagających gałęziach przemysłu metodą Gleason. Proces wytwórczy jest wsparty zastosowaniem wysokiej jakości materiałów, w tym stali stopowych poddawanych następnie obróbce cieplnej, co w połączeniu z precyzyjną, często finalną obróbką uzębienia przez szlifowanie, zapewnia niezwykłą trwałość, cichobieżność i minimalne straty mocy. Zespoły stożkowe tego typu znajdują niezwykle szerokie i kluczowe zastosowanie w mechanizmach, w których konieczna jest zmiana kierunku przeniesienia napędu, często pod znacznym obciążeniem. Są one zatem nieodzownym komponentem mostów napędowych i mechanizmów różnicowych w pojazdach ciężarowych, maszynach rolniczych, takich jak ciągniki i kombajny, oraz specjalistycznym sprzęcie budowlanym. Spotyka się je również w przekładniach statków morskich, napędach wirników śmigłowców, a także w wyspecjalizowanych przemysłowych maszynach technologicznych, takich jak obrabiarki, prasy czy walcarki, gdzie przenoszą moment obrotowy pomiędzy prostopadłymi wałami. Ich niezawodność decyduje o funkcjonalności, bezpieczeństwie i wydajności całych systemów napędowych, co czyni je jednym z kluczowych elementów odpowiedzialnych za pracę współczesnego przemysłu.

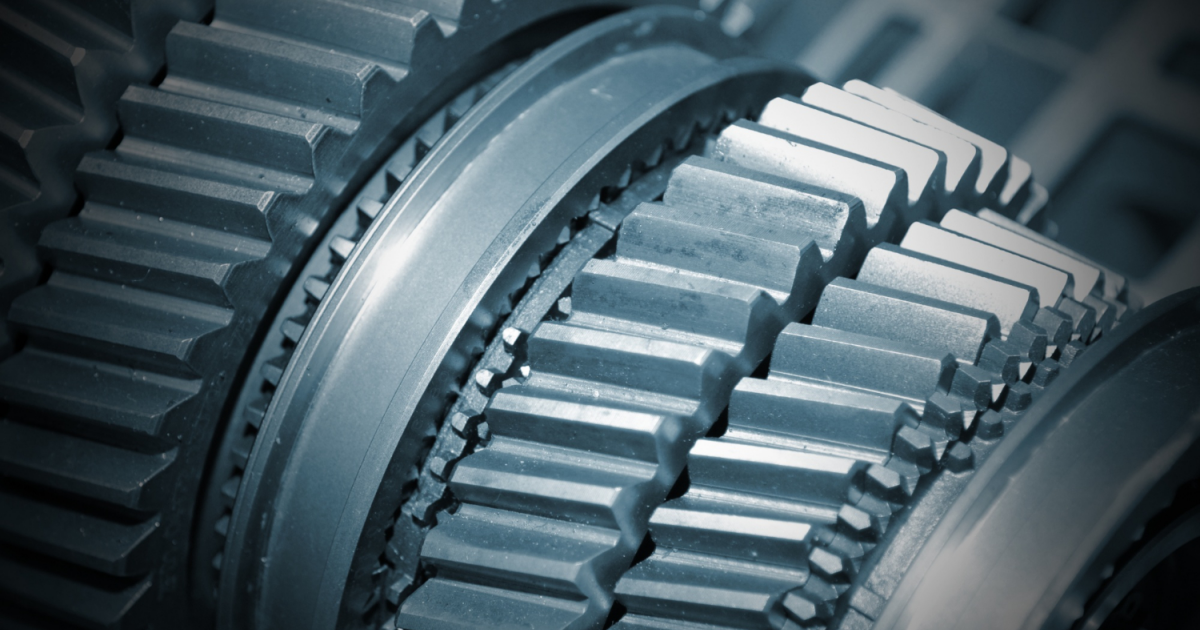

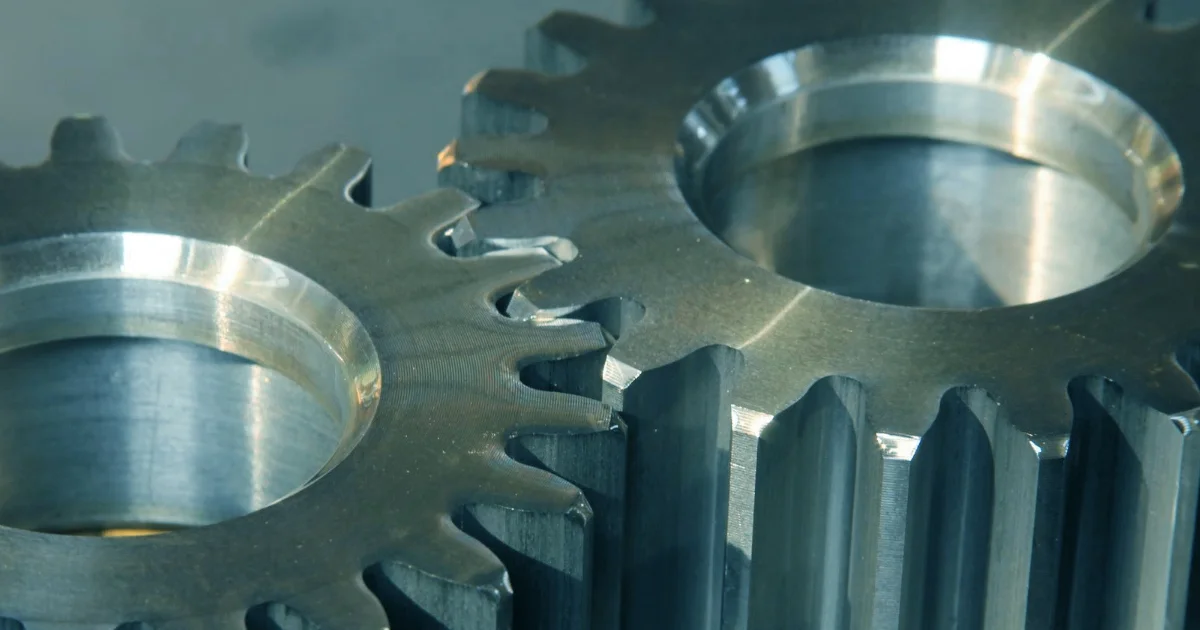

Produkcja kół zębatych do modułu M-26, zarówno o zębach prostych, jak i skośnych, stanowi kluczowy element oferty nowoczesnych zakładów mechaniki precyzyjnej. Proces wytwórczy tych critical components opiera się na wykorzystaniu wysokogatunkowych materiałów, w tym stali węglowych i stopowych, stali nierdzewnych, a w specyficznych przypadkach nawet brązów czy tworzyw sztucznych o specjalnych właściwościach, co zapewnia optymalne dopasowanie do zróżnicowanych warunków eksploatacji. Każde koło zębate poddawane jest skomplikowanemu cyklowi obróbki, począwszy od precyzyjnego toczenia i wiercenia, poprzez frezowanie uzębienia metodą obwiedniową, a na zaawansowanej obróbce cieplnej (hartowanie, nawęglanie, azotowanie) oraz finalnym szlifowaniu czy docieraniu uzębienia kończąc. Dzięki temu osiągana jest niezwykła precyzja geometryczna parametrów technicznych, takich jak biegłość podziałowa, prostoliniowość zębów czy idealne spasowanie w zazębieniu, co bezpośrednio przekłada się na cichobieżność, trwałość i wysoką sprawność przekładni. Koła zębate w tym zakresie modułowym znajdują niezwykle szerokie zastosowanie w przemyśle ciężkim i maszynach specjalnych. Są one sercem przekładni w energetyce - w turbinach wiatrowych i blokach energetycznych, w górnictwie - w maszynach wyciągowych i przenośnikach taśmowych, w hutnictwie - w walcarkach i ciągariach, a także w stoczniowym przemyśle okrętowym - w napędach głównych i systemach sterowania. Muszą one spełniać rygorystyczne normy branżowe, w tym międzynarodowe standardy ISO, normy AGMA (American Gear Manufacturers Association) czy DIN, które precyzyjnie regulują tolerancje wykonania, klasę dokładności, wymagania materiałowe i procedury kontroli jakości. Spełnienie tych norm jest potwierdzane szczegółowymi protokołami pomiarowymi z wykorzystaniem współrzędnościowych maszyn pomiarowych i specjalistycznej aparatury do badania uzębienia, co daje gwarancję, że każdy opuszczający zakład komponent jest gotów do pracy w najbardziej wymagających warunkach przez długie lata.

Przekładnie planetarne, znane również jako epicykliczne, stanowią jeden z najbardziej zaawansowanych i efektywnych mechanizmów przenoszenia napędu we współczesnej inżynierii mechanicznej. Firma WOKAR, wykorzystując specjalistyczną metodę dłutowania Fellowsa, osiąga w ich produkcji poziom precyzji i jakości, który spełnia najwyższe oczekiwania nawet najbardziej wymagających gałęzi przemysłu. Proces wytwórczy oparty na metodzie Fellowsa jest kluczowy dla uzyskania idealnej geometrii uzębień zarówno kół centralnych, jak i satelitów oraz korony zębatej z uzębieniem wewnętrznym. Ta metoda obwiedniowa, realizowana za pomocą specjalistycznych dłutowników, pozwala na precyzyjne ukształtowanie przestrzeni międzyzębnych oraz flank zębów, gwarantując ich równomierny rozkład, minimalne błędy podziałki i doskonałe spasowanie wszystkich elementów współpracujących. Dzięki temu gotowa przekładnia charakteryzuje się minimalnym luzem, cichobieżnością i niezwykle wysoką sprawnością, często przekraczającą 97%.

Pod względem zastosowania, przekładnie planetarne produkowane przez WOKAR znajdują uniwersalne zastosowanie tam, gdzie wymagana jest kompaktowa budowa, wysoki moment obrotowy i niezawodność. Są one nieodzownym komponentem w motoryzacji, szczególnie w skrzyniach biegów nowej generacji oraz w układach napędowych pojazdów elektrycznych i hybrydowych. W energetyce wiatrowej pełnią funkcję serca przekładni głównych w gondolach turbin wiatrowych, podczas gdy w przemyśle lotniczym i kosmonautyce znajdują zastosowanie w systemach sterowania i mechanizmach pokładowych. Również w robotyce i automatyce są niezbędne w precyzyjnych manipulatorach i systemach wymagających wysokiego przełożenia w ograniczonej przestrzeni, a w ciężkim przemyśle wykorzystuje się je w mieszalnikach, prasach i maszynach górniczych. Produkcja podlega rygorystycznym standardom jakościowym, w tym normom ISO oraz standardom AGMA, a także branżowym specyfikacjom klientów, takim jak standardy lotnicze czy automotive, co jest potwierdzane szczegółowymi audytami i certyfikatami. Główne zalety przekładni planetarnych z WOKAR obejmują ich kompaktowość i wysoką gęstość mocy, co pozwala na przenoszenie dużych momentów obrotowych przy relatywnie małych gabarytach i masie. Kolejną istotną cechą jest wysoka sprawność wynikająca ze współosiowości wału wejściowego i wyjściowego oraz równomiernego rozkładu obciążenia na wiele satelitów. Dodatkowo, możliwość łatwego tworzenia złożonych układów o różnych przełożeniach w jednej obudowie oraz idealne wyważenie i niski poziom hałasu czynią je rozwiązaniem preferowanym w wielu aplikacjach.

Wśród wyzwań związanych z tym typem przekładni należy wymienić ich wysoką złożoność konstrukcyjną i montażową, która wymaga zaawansowanego zaplecza technologicznego. Wyższy koszt produkcji w porównaniu z prostymi przekładniami wynika z konieczności zachowania precyzji wykonania i większej liczby komponentów. Ponadto, przekładnie te są wrażliwe na precyzję wykonania i montażu – nawet minimalne odchyłki mogą znacząco wpłynąć na żywotność i sprawność, a proces serwisowania i wymiany wewnętrznych komponentów pozostaje skomplikowany. Dzięki opanowaniu metody Fellowsa i zaawansowanemu parkowi maszynowemu, firma WOKAR skutecznie minimalizuje te wyzwania, dostarczając na rynek przekładnie planetarne, które łączą w sobie najwyższą technologię, nieprzeciętną trwałość i potwierdzoną niezawodność, stanowiąc fundament dla najbardziej innowacyjnych rozwiązań mechanicznych.

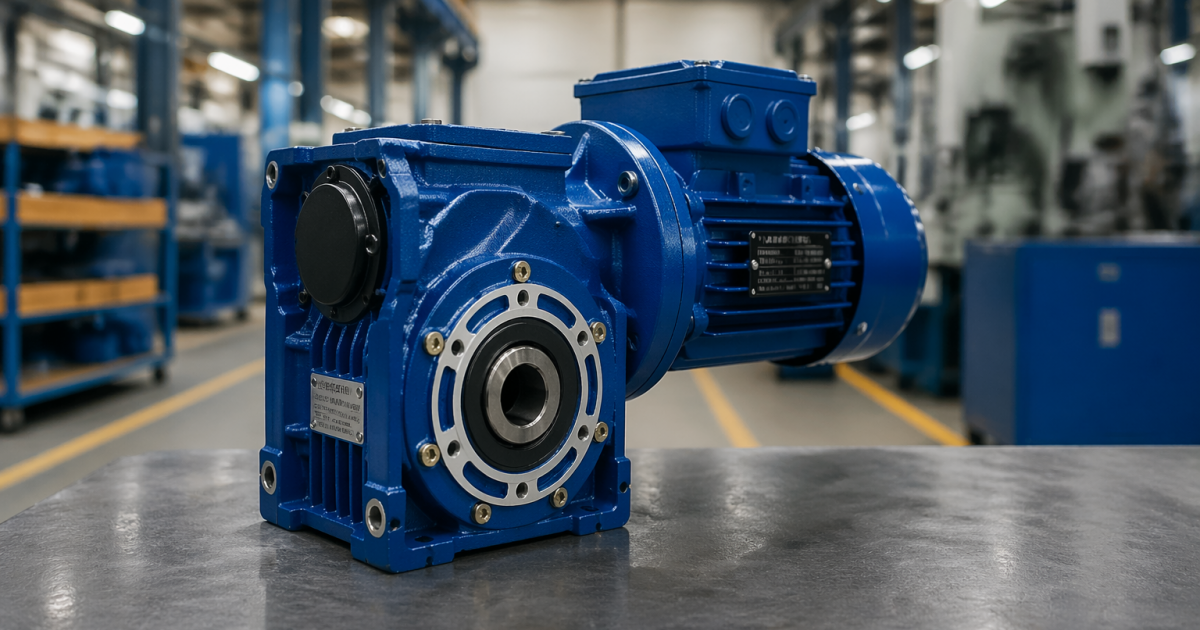

Przekładnie ślimakowe stanowią szczególny typ mechanizmu przenoszenia napędu, w którym ślimak o charakterystycznym uzębieniu śrubowym współpracuje z ślimacznicą o zębach o odpowiednio dopasowanym kształcie. Firma WOKAR specjalizuje się w produkcji tych precyzyjnych komponentów do modułu M-14, osiągając poziom wykonania gwarantujący ich długotrwałą i bezawaryjną eksploatację. Proces wytwórczy rozpoczyna się od starannie dobranych materiałów – ślimaki najczęściej wykonywane są ze stali węglowych lub stopowych poddawanych następnie obróbce cieplnej, podczas gdy ślimacznice produkowane są zazwyczaj z brązów lub innych materiałów przeciwciernych, co minimalizuje zużycie i zapewnia optymalne właściwości ślizgowe. Kluczowym etapem jest precyzyjne frezowanie lub nagniatanie uzębienia ślimaka oraz odpowiadającego mu uzębienia ślimacznicy, co wymaga zastosowania specjalistycznych obrabiarek i szczególnej dbałości o dokładność geometryczną. Ze względu na swoje unikalne właściwości, przekładnie ślimakowe znajdują niezwykle szerokie zastosowanie w przemyśle. Są one nieodzownym elementem systemów podnoszenia i opuszczania w dźwigach, windach i wciągarkach, gdzie ich zdolność do samohamowności stanowi kluczowy element bezpieczeństwa. W przemyśle spożywczym i farmaceutycznym wykorzystuje się je w mieszalnikach i przenośnikach, natomiast w motoryzacji stanowią podstawę mechanizmów kierowniczych oraz systemów regulacji pozycji. Również w robotyce przemysłowej oraz w napędach bram i zaworów przemysłowych znajdują one swoje ważne miejsce. Wymagania jakościowe stawiane przed przekładniami ślimakowymi są niezwykle rygorystyczne i obejmują spełnienie norm międzynarodowych, w tym serii ISO, które precyzują tolerancje wykonania, klasy dokładności oraz metody badań. Firma WOKAR wdrożyła system kontroli jakości obejmujący zarówno badania wymiarowe na maszynach współrzędnościowych, jak i testy wytrzymałościowe oraz badania twardości, co zapewnia pełną zgodność z oczekiwaniami klientów i normami branżowymi. Główną zaletą przekładni ślimakowych jest możliwość osiągnięcia bardzo dużych przełożeń w stosunkowo kompaktowej obudowie, co czyni je idealnym rozwiązaniem w aplikacjach wymagających znaczącej redukcji prędkości. Kolejną istotną cechą jest wspomniana już samohamowność, która uniemożliwia przeniesienie ruchu z wału napędzanego na napędzający, zabezpieczając tym samym mechanizm przed cofnięciem. Ponadto, przekładnie te charakteryzują się cichą i płynną pracą oraz możliwością przenoszenia znacznych obciążeń. Niemniej, przekładnie ślimakowe posiadają także pewne ograniczenia. Ich podstawową wadą jest stosunkowo niska sprawność energetyczna, szczególnie w przypadku przełożeń jednobiegowych, co wynika z występowania znacznych oporów tarcia ślizgowego. Generuje to również konieczność skutecznego odprowadzania ciepła, często wymagającego dodatkowych rozwiązań chłodzących. Kolejnym wyzwaniem jest precyzyjne spasowanie elementów, które musi uwzględniać potencjalne odkształcenia termiczne podczas pracy. Mimo tych wyzwań, dzięki zaawansowanym technologiom produkcyjnym i bogatemu doświadczeniu, firma WOKAR dostarcza przekładnie ślimakowe o zoptymalizowanych parametrach, które znajdują zastosowanie w najbardziej wymagających aplikacjach przemysłowych.

Listwy zębate stanowią fundamentalny komponent w systemach przenoszenia napędu, umożliwiający transformację ruchu obrotowego koła zębatego na precyzyjny ruch liniowy. Firma WOKAR, dostrzegając kluczową rolę tych elementów, koncentruje się na produkcji listew zębatych do modułu M-10, wytwarzanych z wysokogatunkowych stali, stopów aluminium oraz w specyficznych przypadkach z wytrzymałych tworzyw sztucznych, co gwarantuje ich trwałość, odporność na zużycie i niezawodność przez długie lata intensywnej eksploatacji. Proces produkcyjny jest kluczowym etapem decydującym o końcowej jakości wyrobu. Obejmuje on precyzyjne walcowanie lub frezowanie uzębienia z wykorzystaniem nowoczesnych obrabiarek, co zapewnia idealną powtarzalność kształtu i podziałki zębów. Dla zwiększenia trwałości i odporności na obciążenia, stalowe listwy poddawane są często specjalistycznej obróbce cieplnej, takiej jak nawęglanie lub indukcyjne utwardzanie powierzchniowe, a następnie szlifowaniu, które nadaje im ostateczną, precyzyjną geometrię. Zastosowanie listew zębatych jest niezwykle szerokie i obejmuje praktycznie wszystkie gałęzie przemysłu, w których wymagany jest dokładny, powtarzalny ruch liniowy. Stanowią one serce systemów pozycjonowania w obrabiarkach CNC, gdzie odpowiadają za precyzyjne przemieszczanie wrzeciona lub stołu roboczego. W automatyce przemysłowej i robotyce są nieodzownym elementem manipulatorów, podajników i układów transportu wewnętrznego. Znajdują również zastosowanie w systemach rozwierania bram i wrót przemysłowych, w ciężkich prasach, a nawet w zaawansowanym sprzęcie medycznym, takim jak stoły operacyjne czy urządzenia diagnostyczne. Zasada ich działania jest stosunkowo prosta – napędzane przez obracające się koło zębate, przenoszą siłę i ruch, umożliwiając przesuwanie całych zespołów maszyn z dużą precyzją i przy znacznym obciążeniu. Podobnie jak w przypadku innych komponentów, produkcja listew zębatych podlega rygorystycznym normom jakości, w tym międzynarodowym standardom ISO, które definiują klasę dokładności wykonania, tolerancje geometryczne oraz wymagania materiałowe. Firma WOKAR zapewnia pełną zgodność z tymi wymaganiami, potwierdzoną szczegółowymi protokołami z kontroli jakości wykorzystującymi współrzędnościowe maszyny pomiarowe. Głównymi zaletami listew zębatych jest ich prostota konstrukcyjna, która przekłada się na wysoką niezawodność i stosunkowo niskie koszty utrzymania. Ich zdolność do przenoszenia bardzo dużych obciążeń, nawet przy znacznych długościach, czyni je rozwiązaniem nie do zastąpienia w wielu aplikacjach. Dodatkowo, oferują one wysoką powtarzalność pozycjonowania i są odporne na niekorzystne warunki środowiskowe, takie jak zapylenie czy zmienne temperatury. Niemniej, system oparty na lisćwie zębatej i kole napędowym wymaga precyzyjnego montażu i starannego utrzymania współosiowości, gdyż nawet niewielkie błędy mogą prowadzić do zwiększonego hałasu, drgań i przedwczesnego zużycia. Innym wyzwaniem jest konieczność zapewnienia skutecznego smarowania na całej długości uzębienia, co bywa trudne w przypadku bardzo długich tras. Pomimo tych wyzwań, dzięki opanowanej technologii wytwarzania i ścisłej kontroli jakości, listwy zębate z modułem M-10 opuszczające zakłady WOKAR stanowią gwarancję precyzyjnego i niezawodnego przeniesienia napędu w najtrudniejszych warunkach przemysłowych.

Przekładnie wichrowate, znane również jako hipoidalne, reprezentują zaawansowaną technologicznie ewolucję w rodzinie przekładni stożkowych. Firma WOKAR specjalizuje się w produkcji tych wyspecjalizowanych mechanizmów, które charakteryzują się unikalną geometrią, gdzie osie wału wejściowego i wyjściowego są do siebie przesunięte, co nie występuje w tradycyjnych rozwiązaniach stożkowych. Ten pozornie niewielki zabieg konstrukcyjny, będący wynikiem zaawansowanych obliczeń inżynierskich i precyzyjnej obróbki, przekłada się na niezwykłe właściwości eksploatacyjne. Proces produkcyjny przekładni hipoidalnych jest niezwykle wymagający i obejmuje skomplikowane operacje frezowania oraz szlifowania przy użyciu specjalistycznych, dedykowanych obrabiarek, a kończy się często procesem docierania, który zapewnia idealne spasowanie współpracujących zębów i maksymalizuje powierzchnię styku. Główną zaletą przekładni wichrowatych, która decyduje o ich strategicznym zastosowaniu, jest niezwykle cicha i płynna praca. Dzięki przesunięciu osi i specyficznemu zazębieniu, jednocześnie pracuje znacznie więcej par zębów niż w przekładniach tradycyjnych, co skutkuje równomierniejszym rozkładem obciążenia i redukcją hałasu. Ponadto, konstrukcja ta umożliwia projektowanie bardziej zwartych i niższych układów napędowych, co ma kluczowe znaczenie w aplikacjach, gdzie przestrzeń jest ograniczona. Przekładnie hipoidalne odznaczają się również wysoką sprawnością i zdolnością do przenoszenia bardzo dużych momentów obrotowych. Zastosowanie przekładni wichrowatych jest przede wszystkim powszechne w motoryzacji, gdzie stanowią one serce mechanizmów różnicowych w mostach napędowych nowoczesnych samochodów osobowych, ciężarowych oraz pojazdów terenowych. Ich cicha praca podnosi komfort podróży, a wytrzymałość zapewnia niezawodność w trudnych warunkach. Poza branżą automotive, przekładnie hipoidalne znajdują zastosowanie w przemyśle lotniczym, w systemach sterowania powierzchniami lotnymi, w budowie maszyn rolniczych, a także w wyspecjalizowanych urządzeniach przemysłowych, takich jak wózki widłowe czy maszyny budowlane, gdzie wymagana jest duża siła i niezawodność w ograniczonej przestrzeni. Pomimo licznych zalet, przekładnie wichrowate niosą za sobą pewne wyzwania. Ich podstawową wadą jest wysoki koszt produkcji, wynikający ze złożoności procesu wytwórczego i konieczności użycia specjalistycznych, drogich obrabiarek. Są one również bardziej wrażliwe na precyzję montażu i odpowiednie smarowanie niż ich tradycyjne odpowiedniki. Ze względu na znaczący poślizg ślizgowy w strefie zazębienia, wymagają stosowania wysokoefektywnych olejów przekładniowych o specjalnych dodatkach przeciwzużyciowych, zapobiegających przyspieszonej degradacji powierzchni zębów. Mimo tych wyzwań, dzięki opanowaniu zaawansowanych technologii wytwarzania i ścisłej kontroli jakości, firma WOKAR dostarcza przekładnie wichrowate, które łączą w sobie najwyższy poziom inżynierii, trwałość i potwierdzone parametry pracy, stanowiąc optymalne rozwiązanie dla najbardziej wymagających aplikacji przemysłowych.
