Gdy wały, które mają połączyć przekładnie, przecinają się pod kątem (najczęściej prostym), z pomocą przychodzą koła zębate stożkowe. Ich zęby mogą być proste lub spiralne. Koła stożkowe spiralne, dzięki zakrzywionym liniom zębów, są cichsze i wytrzymalsze od prostych. Jednak prawdziwą rewolucją były koła hipoidalne. Są to w istocie ewolucja kół stożkowych spiralnych, z tą różnicą, że ich osie nie tylko się przecinają, ale są dodatkowo przesunięte względem siebie (tzw. osie wichrowate). To przesunięcie pozwala na obniżenie wału napędowego, co jest szczególnie istotne w samochodach osobowych – tunel środkowy może być mniejszy, a wnętrze pojazdu przestronniejsze. Przekładnie hipoidalne charakteryzują się niezwykle cichą i płynną pracą oraz dużą powierzchnią styku zębów, co zapewnia ich wytrzymałość. W praktyce można je spotkać wszędzie tam, gdzie napęd skręca o dziewięćdziesiąt stopni – od standardowych mostów napędowych w autach z napędem na tylną oś lub tylnym napędzie, po reduktory w piastach kół niektórych samochodów terenowych.
Przekładnia ślimakowa i globoidalna - Zupełnie inną konstrukcję oferują przekładnie ślimakowe. Składają się one ze ślimaka (elementu przypominającego gwintowaną śrubę) oraz współpracującego z nim koła ślimakowego (posiadającego charakterystyczne, wygięte zęby). Przekładnie te mają unikalną właściwość – w zależności od kąta pochylenia linii śrubowej ślimaka mogą być samohamowne, to znaczy nie przenoszą napędu w kierunku odwrotnym (od koła na ślimak). Dzięki temu idealnie nadają się do mechanizmów wymagających blokady, takich jak podnośniki czy w przeszłości – układ kierowniczy. W starszych samochodach, takich jak Fiat 125p czy Warszawa, stosowano właśnie przekładnie kierownicze typu globoidalnego, która jest udoskonaloną wersją przekładni ślimakowej. Dziś w samochodach osobowych zostały one wyparte przez prostsze i bardziej czułe przekładnie zębatkowe, ale w pojazdach ciężarowych wciąż można na nie trafić.
Przekładnia zębatkowa (maglownica)
Przekładnia zębatkowa to szczególny przypadek, w którym koło zębate (zębnik) współpracuje z zębatką – czyli listwą z zębami, której promień można uznać za nieskończony. Taka para przekształca ruch obrotowy zębnika na ruch liniowy zębatki, lub odwrotnie. W motoryzacji jest to fundamentalny mechanizm w układzie kierowniczym, potocznie nazywany maglownicą. Działanie jest proste: kierowca obraca koło kierownicy, co za pośrednictwem kolumny powoduje obrót zębnika. Zębnik ten jest zazębiony z zębatką, która zaczyna przesuwać się na boki, pociągając za sobą drążki kierownicze i skręcając koła. Jest to rozwiązanie proste, tanie, kompaktowe i co najważniejsze, zapewniające bardzo dobry kontakt kierowcy z drogą. W połączeniu ze wspomaganiem hydraulicznym (GUR) lub elektrycznym (EPS) stanowi serce układu kierowniczego niemal każdego współczesnego samochodu osobowego.
Przekładnia planetarna (obiegowa)
Jedną z najbardziej genialnych i wszechstronnych konstrukcji w inżynierii mechanicznej jest przekładnia planetarna, znana również jako obiegowa. Jak sama nazwa wskazuje, jej konfiguracja przywodzi na myśl miniaturowy układ słoneczny. W skład podstawowego rzędu planetarnego wchodzą cztery kluczowe elementy: koło słoneczne (centralne, znajdujące się na środku), jarzmo z satelitami (na nim osadzone są zazwyczaj trzy lub cztery koła zębate – satelity, które obiegają dookoła słońce) oraz wieniec zębaty wewnętrzny – koło o uzębieniu po wewnętrznej stronie, które otacza cały układ. Piękno tej konstrukcji polega na tym, że poprzez unieruchomienie (zablokowanie) jednego z tych trzech głównych elementów i napędzanie drugiego, na trzecim możemy uzyskać różne przełożenia – redukcję, multiplikację lub bieg wsteczny. Co więcej, łącząc ze sobą kilka takich rzędów planetarnych, uzyskuje się kompaktową i niezwykle wyrafinowaną skrzynię biegów. To właśnie przekładnie planetarne są sercem automatycznych i półautomatycznych skrzyń biegów, co pozwala na realizację wielu przełożeń bez konieczności stosowania dużych i ciężkich kół, jak w manualu.
Dla ułatwienia, poniższa tabela zbiera najważniejsze cechy omówionych typów przekładni:
| Rodzaj przekładni |
Główne cechy |
Typowe zastosowania w motoryzacji |
| Walcowa o zębach prostych |
Prosta budowa, tania produkcja, głośna praca, duże obciążenia dynamiczne |
Pompy oleju, wycieraczki, regulacja szyb, bieg wsteczny manualnych skrzyń |
| Walcowa o zębach skośnych |
Cicha i płynna praca, przenoszenie większych obciążeń, generowanie sił osiowych |
Wszystkie biegi w manualnych i zautomatyzowanych skrzyniach biegów (oprócz wstecznego) |
| Stożkowa i hipoidalna |
Przenoszenie napędu między przecinającymi się (stożkowa) lub wichrowatymi (hipoidalna) osiami. Cicha praca i duża wytrzymałość |
Mosty napędowe, mechanizmy różnicowe, napędy kół motocykli z wałem Kardana |
| Ślimakowa i globoidalna |
Możliwość uzyskania bardzo dużego przełożenia w małej obudowie, często samohamowność |
Historyczne układy kierownicze, współczesne układy wspomagania, wycieraczki |
| Zębatkowa (maglownica) |
Przekształcenie ruchu obrotowego na liniowy (i odwrotnie), prostota, dobre czucie drogi |
Współczesne układy kierownicze wszystkich pojazdów osobowych i dostawczych |
| Planetarna (obiegowa) |
Duża gęstość mocy, możliwość uzyskania wielu przełożeń w kompaktowej formie, cicha praca |
Automatyczne i półautomatyczne skrzynie biegów, napędy hybrydowe, reduktory EV |
Koła zębate w poszczególnych układach pojazdów
Mając już wiedzę o typach kół zębatych, prześledźmy ich drogę przez poszczególne układy samochodu, od momentu wytworzenia mocy w silniku, aż po realizację ruchu.
Układ przeniesienia napędu
To tutaj koła zębate odgrywają swoją pierwszoplanową rolę.
Skrzynia biegów

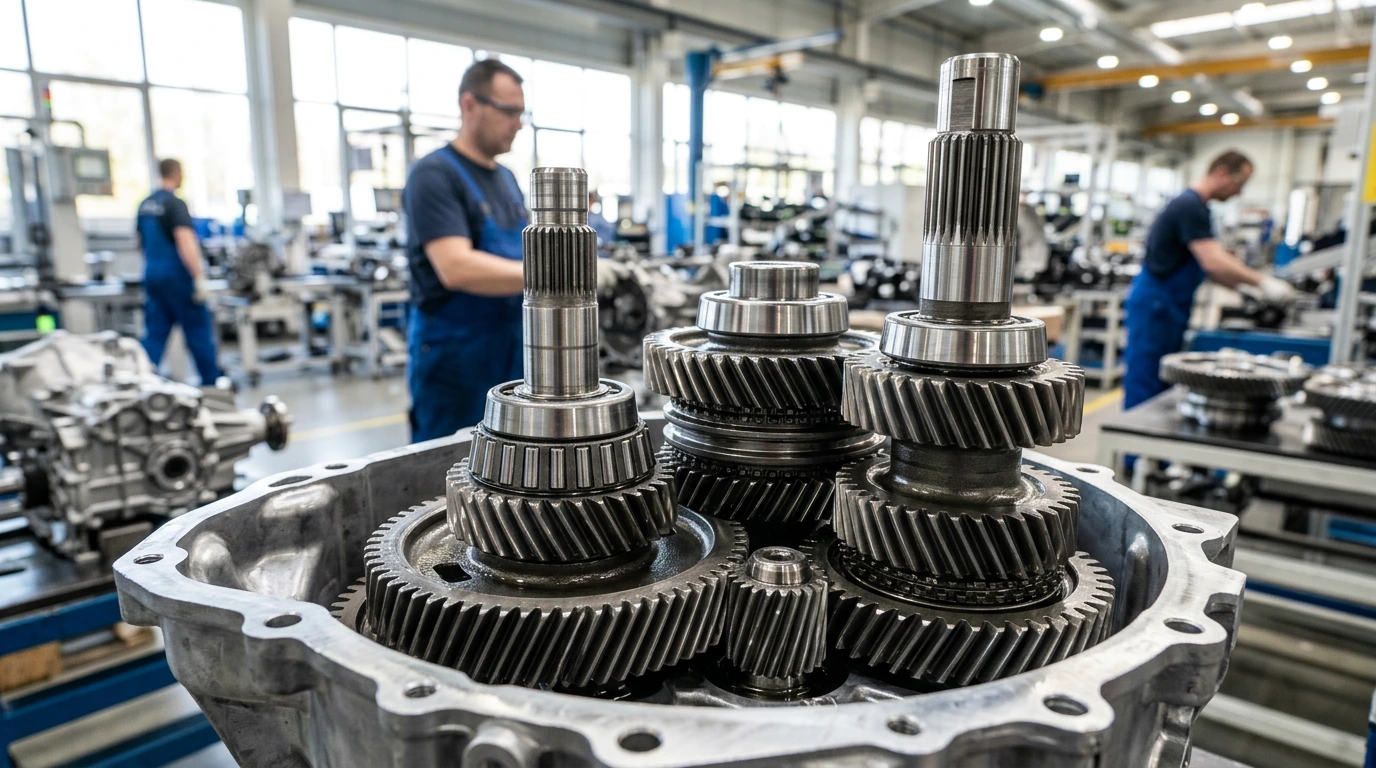

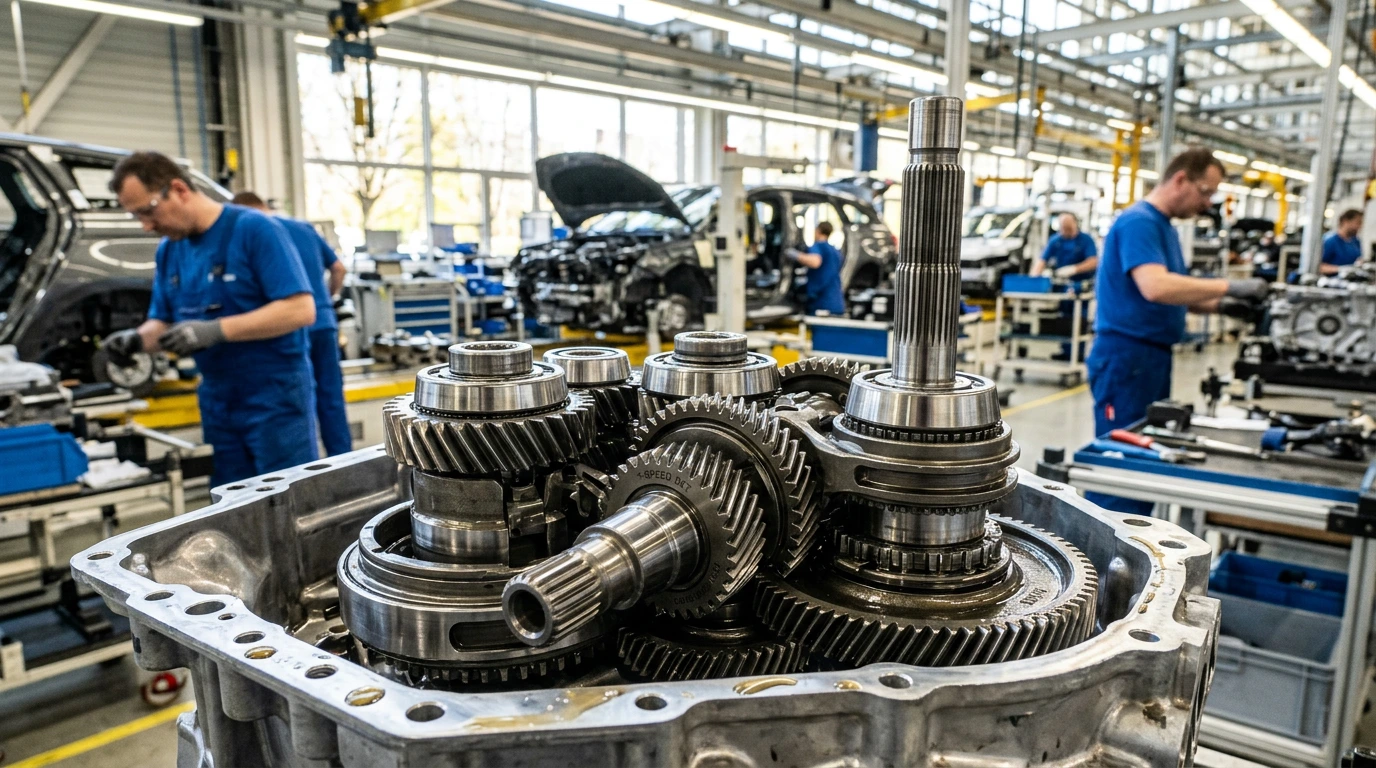

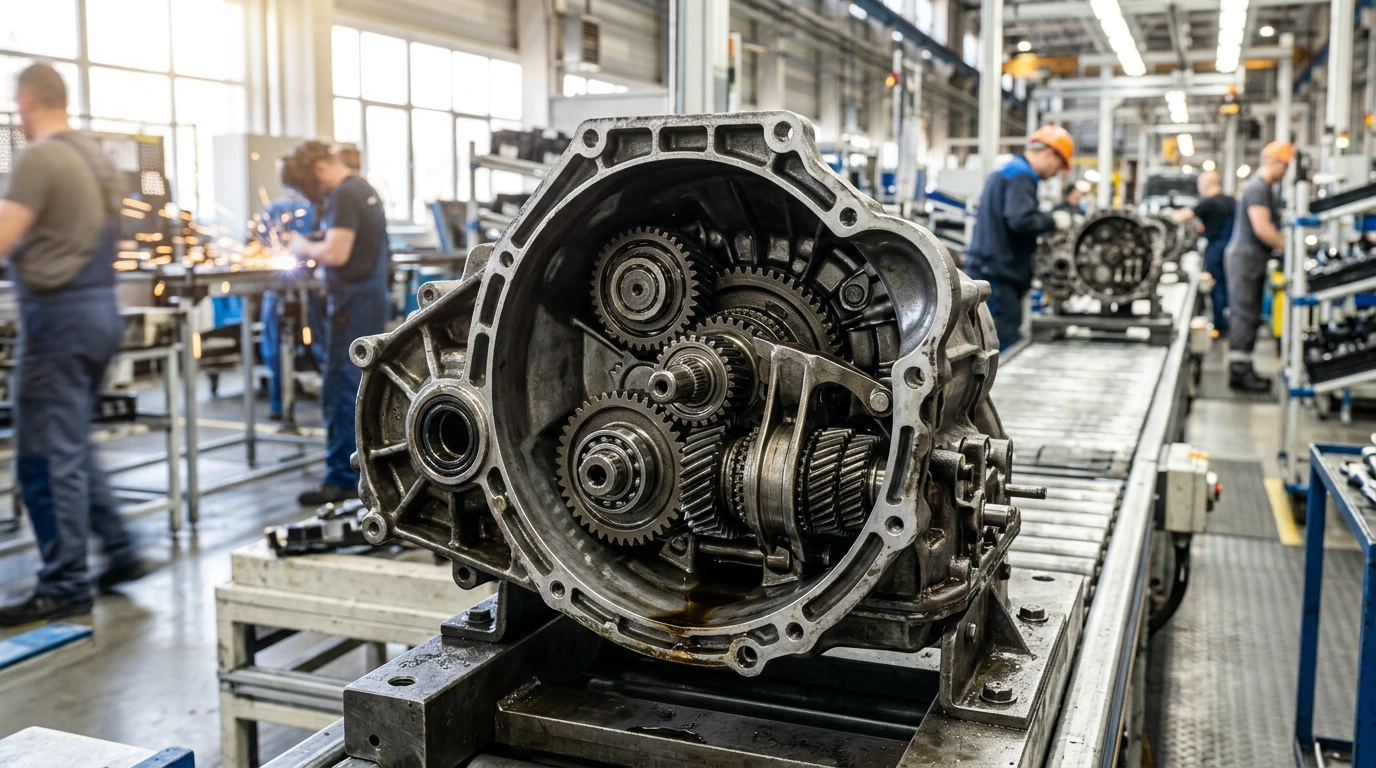

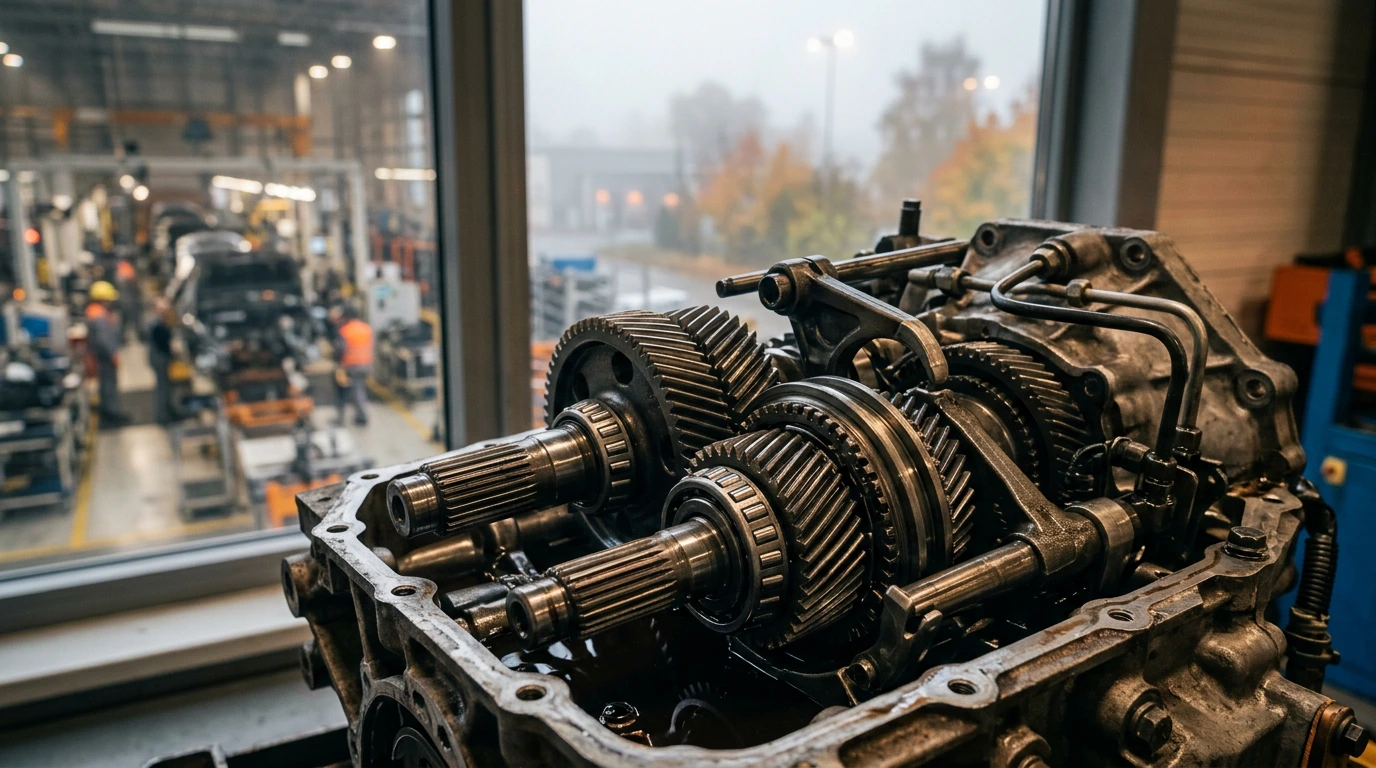

Manewrowanie manualną skrzynią biegów jest codziennością dla wielu kierowców. Niewielu z nich zdaje sobie jednak sprawę, co dokładnie dzieje się pod dźwignią zmiany biegów. Wewnątrz skrzyni znajduje się zespół kół zębatych osadzonych na dwóch głównych wałkach: wałku głównym (sprzęgłowym) i wałku pośrednim. Koła na wałku pośrednim są nieruchomo z nim połączone, podczas gdy koła na wałku głównym mogą obracać się swobodnie. Poszczególne biegi to odpowiednio dobrane pary kół o zębach skośnych, które są ze sobą stale zazębione. Wrzucenie biegu polega na mechanicznym zablokowaniu, za pomocą przesuwnego pierścienia synchronizatora i zazębienia go z wieńcem zębatym, jednej z tych swobodnych kół, łącząc je tym samym z wałkiem głównym. To synchronizator, dzięki stopniowemu tarciu, wyrównuje prędkość obrotową wałka i koła, umożliwiając płynną i bezhalasową zmianę przełożenia.
W automatycznej skrzyni biegów rolę kół zębatych przejmują wspomniane wcześniej przekładnie planetarne, sterowane przez złożony system pasów i sprzęgieł, które unieruchamiają odpowiednie elementy. Podobnie jest w skrzyniach dwusprzęgłowych (DCT), w których dwie sprzęgła mokre lub suche obsługują dwa wałki współosiowe – jeden dla biegów parzystych, drugi dla nieparzystych. Tu również znajdują się zestawy kół walcowych o zębach skośnych, przygotowujące kolejne biegi z wyprzedzeniem dla płynnej zmiany.
Przekładnia główna i mechanizm różnicowy
Po wyjściu ze skrzyni biegów, moment obrotowy musi trafić do kół. W samochodzie z napędem na tylną oś (lub w przednim napędzie, przed skrzynią) znajduje się przekładnia główna. Jej zadanie jest dwojakie: po pierwsze, przeniesienie napędu pod kątem prostym (od wału napędowego do półosi), a po drugie, stałe, redukcyjne zmniejszenie prędkości obrotowej i zwiększenie momentu obrotowego. W tym miejscu, od dekad, dominują przekładnie hipoidalne lub stożkowe spiralne. Za nimi znajduje się mechanizm różnicowy. Jego zadanie jest kluczowe podczas pokonywania zakrętów – umożliwia on różnym prędkościom obrotowym kół na jednej osi. W jego wnętrzu znajdziemy zestaw kół zębatych stożkowych (najczęściej prostych) – satelit i kół bocznych, zamkniętych w koszu dyferencjału.
Powrót
Układ kierowniczy - maglownica i przeszłość ślimakowa
Jak już wspomnieliśmy, układem dominującym jest przekładnia zębatkowa, czyli maglownica. Zębnik, najczęściej o zębach skośnych, jest połączony z kolumną kierownicy, a zębatka z mostem przednim. Wspomaganie (EPS) jest często zintegrowane z zębatką, a silnik elektryczny wspomaga ruch zębnika lub listwy. W niektórych ciężarówkach i autobusach nadal można spotkać przekładnie ślimakowe, bardziej odporne na duże przeciążenia.
Układ rozrządu silnika spalinowego
Choć większość współczesnych silników wykorzystuje pasek lub łańcuch do synchronizacji pracy wału korbowego i wałków rozrządu, istnieje trzecie, ultraprecyzyjne i niezwykle trwałe rozwiązanie: napęd rozrządu za pomocą kół zębatych. Ten układ, polegający na bezpośrednim zazębianiu się kół umieszczonych na wale korbowym, kołach pośrednich i wałkach rozrządu, jest synonimem niezawodności i dokładności kątowej. Gwarantuje on absolutną stałość faz rozrządu, dlatego znajduje zastosowanie w silnikach wyczynowych, ciężarowych i przemysłowych, gdzie każda mikrosekunda ma znaczenie.
Układy pomocnicze i dodatkowe
Koła zębate spotkamy wszędzie tam, gdzie coś musi się obracać lub poruszać liniowo. Pompy (oleju, wspomagania, paliwa, wody) w swoich wnętrzach skrywają przekładnie, najczęściej gerotorowe lub zębate zewnętrzne, które pompują płyny. Wszelkie elektryczne siłowniki, od regulacji bocznych lusterek, poprzez podnoszenie szyb, a na elektrycznym hamulcu postojowym kończąc, to miniaturowe przekładnie (często planetarne lub walcowe), które przekształcają szybkie, ale słabe obroty silnika elektrycznego na wolny, ale potężny ruch siłownika.
Specyfika zastosowań kół zębatych w różnych typach pojazdów
Samochody osobowe
Konstrukcja kół zębatych w osobowych autach opiera się na precyzji i cichej pracy. W standardzie stosowane są koła walcowe o zębach skośnych, z synchronizatorami, a ich geometria jest optymalizowana nie tylko pod kątem wytrzymałości, ale i komfortu NVH (hałasu, wibracji i szorstkości pracy). Nowoczesne bloki hydrokinetyczne i przekładnie planetarne w automatach są niezwykle skomplikowane, ale i niezawodne.
Samochody dostawcze i ciężarowe
Tu priorytety ulegają zmianie. Główne wyzwanie to ogromny moment obrotowy, który może sięgać kilku tysięcy niutonometrów. W odpowiedzi na to, inżynierowie stosują ogromne i masywne koła zębate, często o uzębieniu prostym lub specjalnie hartowane dla wytrzymałości. Skrzynie biegów mogą mieć dwanaście, szesnaście lub więcej przełożeń, realizowanych poprzez łączenie głównego bloku kół z biegiem wstecznym i reduktorem terenowym z grupą. W takich skrzyniach często pomija się synchronizację na niektórych biegach dla uproszczenia konstrukcji i jej żywotności. W mostach napędowych ciężarówek, ze względu na ogromne siły, często spotykane są podwójne przekładnie główne (stożkowa + walcowa).
Motocykle
Motocykle rządzą się swoimi prawami. Skrzynie biegów są tu przede wszystkim sekwencyjne. Oznacza to, że kierowca zmienia biegi w ustalonej, sztywnej kolejności (np. 1-2-3-4-5-6 lub w dół), a nie wybiera dowolnego biegu z neutralnej pozycji. Wewnątrz, na dwóch wałkach – głównym i pośrednim – osadzone są pary kół zębatych, które są stale ze sobą zazębione. Zmiana przełożenia odbywa się poprzez mechanizm bębna i widełek, który przesuwa wysprzęgliki i zazębia odpowiednią piastę z odpowiednim kołem. Ze względu na kompaktowość i masę, koła w motocyklach są często wąskie i mogą mieć zęby proste dla prostoty. W niektórych drogich motocyklach turystycznych, zamiast łańcucha, napęd na tylne koło przenoszony jest za pomocą wału i dwóch par kół stożkowych – jednej przy skrzyni, drugiej przy kole.
Pojazdy elektryczne i hybrydowe
Napędy elektryczne rządzą się innymi prawami niż spalinowe. Silnik elektryczny ma maksymalny moment obrotowy praktycznie od zera obrotów i osiąga bardzo wysokie prędkości (nawet ponad 15 000–20 000 obr/min). Dlatego też tradycyjna, wielobiegowa skrzynia staje się zbędna. Nowoczesne auto elektryczne najczęściej wyposażone jest w reduktor – prostą, stałą przekładnię zębatą o jednym przełożeniu. Jej zadaniem jest obniżenie bardzo wysokiej prędkości obrotowej silnika do zakresu prędkości kół, przy jednoczesnym potężnym zwiększeniu momentu obrotowego. Reduktory często wykorzystują przekładnie planetarne dla uzyskania dużej gęstości mocy w małej obudowie. Coraz częściej pojawiają się jednak eksperymentalne konstrukcje elektryków z dwoma, a nawet trzema przełożeniami, co ma na celu poprawę efektywności przy wysokich prędkościach autostradowych. W układach hybrydowych, takich jak Toyota Hybrid Synergy Drive, przekładnie planetarne odgrywają rolę fundamentalną – służą do płynnego łączenia pracy silnika spalinowego, elektrycznego i generatora w jeden spójny system.
Produkcja kół zębatych – od surowca do gotowego podzespołu
Produkcja kół zębatych to jedno z najbardziej wymagających i precyzyjnych zadań w inżynierii mechanicznej. Każdy ząb, każdy mikrometr jego kształtu, twardości i wykończenia wpływa na to, czy przekładnia będzie cicha i żywotna, czy też będzie wyła i szybko ulegnie zniszczeniu.
Materiały
Podstawowym i dominującym materiałem na koła zębate w motoryzacji są stale stopowe. Najpopularniejsze to stale do nawęglania, takie jak 16MnCr5 czy 18HGT. Stale te po odpowiedniej obróbce termochemicznej posiadają bardzo twardą i odporną na ścieranie powierzchnię (nawęgloną i zahartowaną do około 58-62 HRC) oraz ciągliwy i wytrzymały rdzeń, który jest w stanie absorbować obciążenia dynamiczne bez pękania. W zastosowaniach mniej obciążonych wykorzystuje się stale węglowe (np. C45) hartowane powierzchniowo. Żeliwo sferoidalne bywa używane na duże koła w układach pomocniczych ze względu na swoje właściwości tłumiące drgania. Coraz większą popularność zyskują tworzywa sztuczne (POM, PA). Choć nie przenoszą dużych obciążeń, są lekkie, ciche i mogą pracować bez smarowania, dlatego idealnie nadają się do mechanizmów szyb, regulacji foteli czy siłowników. Nowością są koła z kompozytów lub metali lekkich z powłokami ceramicznymi.
Proces technologiczny i obróbka cieplna
Produkcja koła zębatego to kilka kluczowych etapów. Rozpoczyna się od wytworzenia półwyrobu, najczęściej przez kucie matrycowe, które nadaje mu kształt zbliżony do docelowego. Następnie przechodzi się do obróbki skrawaniem, gdzie na specjalistycznych frezarkach obwiedniowych (metoda Maaga) lub dłutownicach nacinane są zęby. Nowoczesne centra obróbkowe CNC potrafią wykonać tę operację z niezwykłą powtarzalnością. Kolejnym, absolutnie kluczowym etapem jest obróbka cieplna i cieplno-chemiczna. Aby zwiększyć odporność na zużycie i zmęczenie powierzchniowe, koło poddawane jest procesowi nawęglania, w którym węgiel dyfunduje w głąb warstwy wierzchniej w temperaturze około 880-950°C. Po nawęglaniu następuje hartowanie i odpuszczanie. Dla niektórych, precyzyjnych kół stosuje się azotowanie (niższa temperatura, mniejsze odkształcenia) lub hartowanie indukcyjne (miejscowe uatwardzenie zębów). Na samym
końcu, aby nadać powierzchniom zębów ostateczną, gładką formę i wyeliminować odkształcenia powstałe podczas obróbki cieplnej, zęby są szlifowane. To właśnie szlifierki do kół zębatych, wykorzystujące złożone ruchy obwiedniowe, są w stanie uzyskać tolerancje rzędu mikrometrów i zapewnić wyjątkowo gładką powierzchnię, niezbędną do cichej i długowiecznej pracy.
Diagnostyka i typowe uszkodzenia
Mimo precyzyjnego wykonania, koła zębate ulegają zużyciu. Mechanik potrafi po charakterystyce hałasu i wyglądzie zużycia rozpoznać problem. Do najczęstszych uszkodzeń należą:
-
Pitting (wżery zmęczeniowe): Pojawiają się na powierzchniach zębów jako małe wżery. Są efektem zbyt wysokich nacisków i zmęczenia materiału.
-
Scuffing (zadrapania i sczepianie): Pojawia się w wyniku przerwania filmu olejowego i bezpośredniego kontaktu metalu z metalem w skrajnie wysokiej temperaturze. Wygląda jak zgrubienia i zarysowania.
-
Wyłamanie zęba: Katastrofalne w skutkach uszkodzenie spowodowane przeciążeniem, wadą materiałową lub pęknięciem zmęczeniowym u podstawy zęba. Zazwyczaj kończy się wymianą koła lub całej skrzyni.
Diagnostyka opiera się na analizie drgań (FFT), badaniu mikroskopowym oleju (ferrografia) oraz ocenie wizualnej.
Mimo że historia kół zębatych liczy tysiąclecia, ich rozwój nie zwalnia tempa. Obecne trendy skupiają się na kilku polach:
-
Redukcja masy: W motoryzacji każdy kilogram ma znaczenie. Inżynierowie optymalizują topologicznie kształty kół, stosują nowe stopy, kompozyty i technologie druku 3D (DMLS) do wytwarzania skomplikowanych, pustych w środku struktur, które nie tracąc na wytrzymałości, są znacznie lżejsze od kutych odpowiedników.
-
Poprawa NVH (Noise, Vibration, Harshness): W samochodach elektrycznych, które są bardzo ciche, nawet najmniejsze piski czy buczenie przekładni staje się uciążliwe. Dlatego konstruktorzy przykładają ogromną wagę do modyfikacji mikrogeometrii zębów (specjalne modyfikacje zarysu, ścieńczenie końcówek), aby przekładnia pracowała niemal bezgłośnie.
-
Integracja: Coraz częściej silnik, reduktor i elektronika mocy są scalane w jedną zintegrowaną jednostkę napędową (e-axle). Pozwala to zaoszczędzić miejsce i masę.
-
Wysokie napięcia i prędkości obrotowe: Rosnące napięcia w elektrykach (800V i więcej) pozwalają na jeszcze wyższe prędkości obrotowe silników (powyżej 20 000 obr/min). To z kolei wymaga od kół zębatych w reduktorach niezwykłej precyzji i wytrzymałości na ekstremalne przeciążenia.
Koła zębate są niewidzialnymi bohaterami motoryzacji. Ich świat jest niezwykle zróżnicowany – od prostej pary kół prostych w pompie oleju, przez cichą i skomplikowaną przekładnię planetarną w ośmiobiegowym automacie, po precyzyjną maglownicę, która daje nam poczucie kontaktu z drogą. Mimo że pojazdy elektryczne i autonomiczne zmieniają oblicze branży, rola kół zębatych nie maleje. Wręcz przeciwnie – wyzwania związane z wysokimi prędkościami i ciszą w EV sprawiają, że ta starożytna inżynieria przeżywa swój renesans. Każdy nowy, cichy i niezawodny samochód, który zjeżdża z linii produkcyjnej, jest hołdem dla kunsztu konstruktorów, którzy wciąż doskonalą sztukę opanowania ruchu obrotowego.
